1. Pengertian Kabel Straight
Kabel straight merupakan kabel yang memiliki cara pemasangan yang sama antara ujung satu dengan ujung yang lainnya. Kabel straight digunakan untuk menghubungkan 2 device yang berbeda. Contohnya seperti :
- Menghubungkan antara computer dengan switch
- Menghubungkan computer dengan LAN pada modem cable/DSL
- Menghubungkan router dengan LAN pada modem cable/DSL
- Menghubungkan switch ke router
- Menghubungkan hub ke router
Berikut urutan warna kabel straight :
| Ujung A : | Ujung B : |
|---|---|
| Putih Orange | Putih Orange |
| Orange | Orange |
| Putih Hijau | Putih Hijau |
| Biru | Biru |
| Putih Biru | Putih Biru |
| Hijau | Hijau |
| Putih Coklat | Putih Coklat |
| Coklat | Coklat |
2. Pengertian Kabel Cross
Kabel Cross merupakan kabel yang memiliki susunan berbeda antara susunan ujung satu dengan ujung kedua. Kabel Cross digunakan untuk menghubungkan 2 device yang sama. Contohnya seperti:
- Menghubungkan dua buah komputer secara langsung
- Menghubungkan dua buah switch
- Menghubungkan 2 buah Hub
- Menghubungkan switch dengan hub
- Menghubungkan komputer dengan router
Berikut urutan warna kabel cross :
| Ujung A : | Ujung B : |
|---|---|
| Putih Hijau | Putih Orange |
| Hijau | Orange |
| Putih Orange | Putih Hijau |
| Biru | Biru |
| Putih Biru | Putih Biru |
| Orange | Hijau |
| Putih Coklat | Putih Coklat |
| Coklat | Coklat |
LANGKAH – LANGKAH MEMBUAT KABEL UTP STRAIGHT DAN CROSS
Alat Dan Bahan :
1. Kabel UTP
2. Tang Krimping
3. Kabel Tester
4. Konektor RJ – 45
A. Membuat Kabel Straight
1. Siapkan alat dan bahan yang disebutkan di atas
2. Ukur dan potong kabel UTP sesuai kebutuhan yang dipakai
3. Potong masing – masing ujung kabel A dan B UTP sepanjang 2 cm saja
4. Rapihkan dan urutkan warna – warna kabel A dan B tersebut, sesuai warna yang dijelaskan diatas

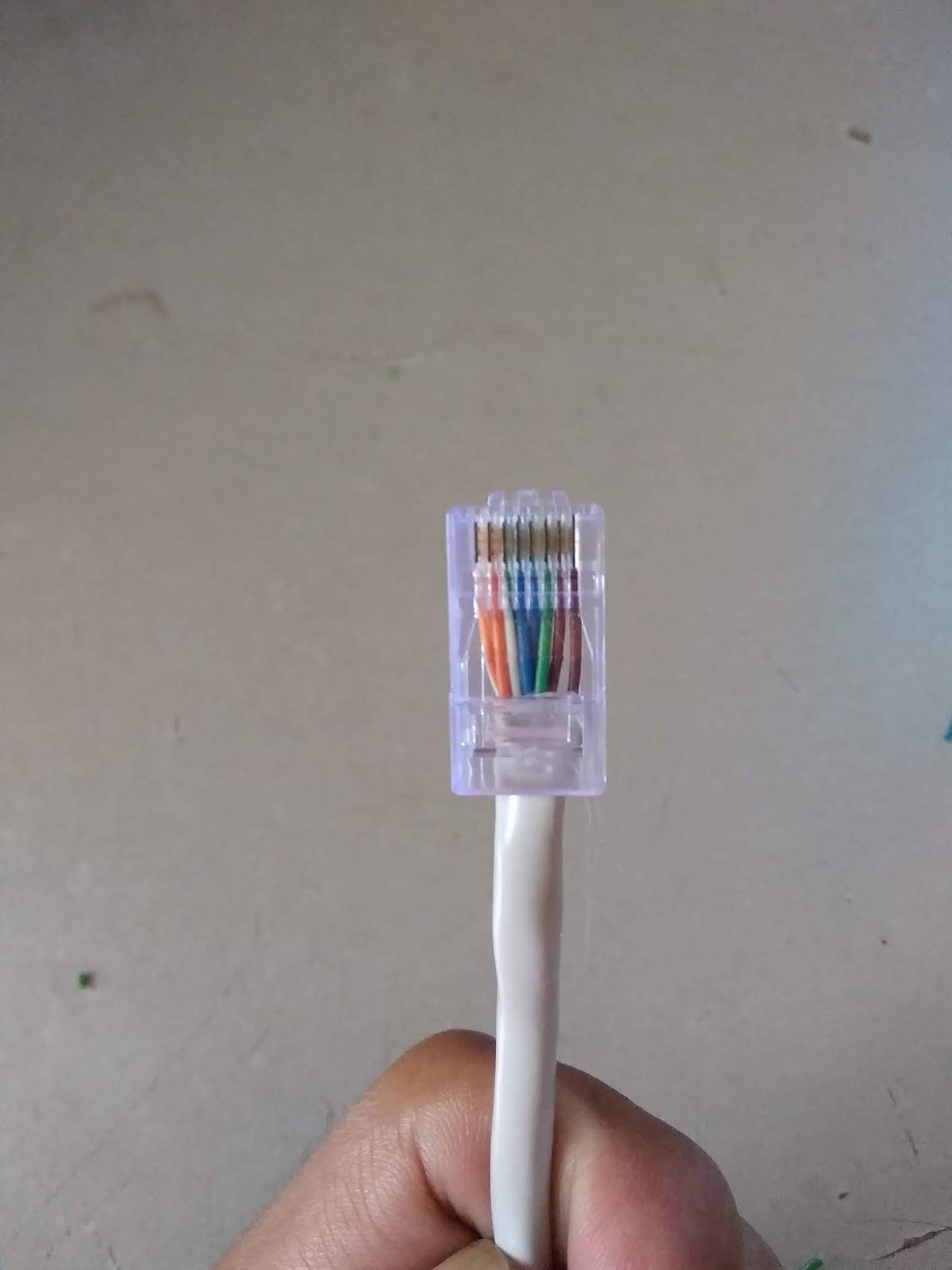

5. Masukkan ujung kabel A dan B yang sudah disusun ke dalam konektor RJ – 45

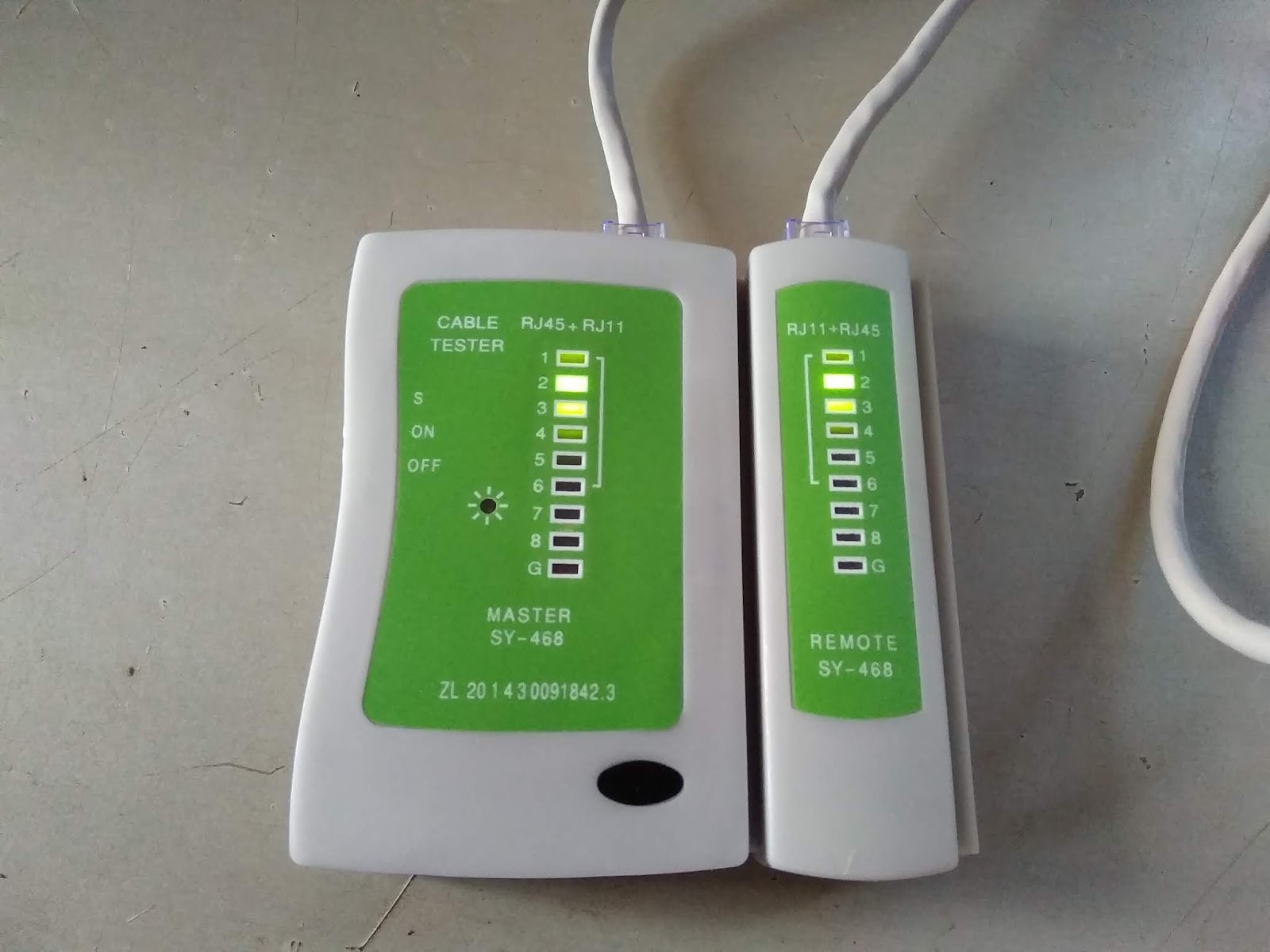

6. Setelah ujung kabel A dan B dipasangkan dengan konektor RJ – 45 , Selanjutnya yaitu tes kabel straight tersebut menggunakan kabel tester

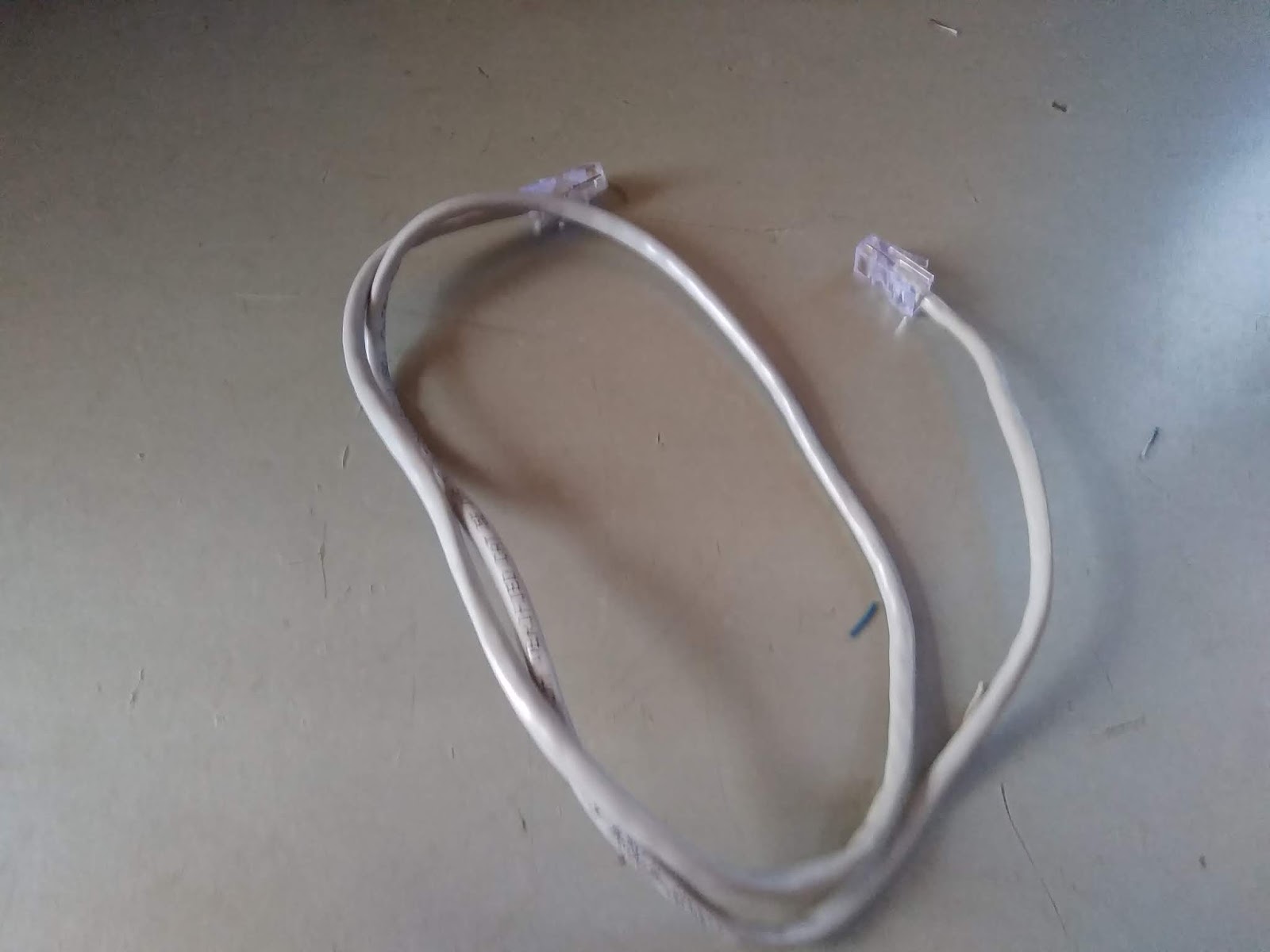

7. Setelah kabel di tes dan lampu indikator kabel A dan B menyala semua, maka kabel siap dipakai.
B. Membuat Kabel CrossOver
Membuat kabel Crossover sama saja dengan membuat kabel Straight, perbedaanya terletak di susunan warna kabel antara ujung kabel A dan B. Namun untuk instalasi atau cara membuatnya bisa mengikuti langkah – langkah atau cara seperti yang dilakukan pada saat membuat kabel straight dan pada saat pembuatan , ingat ujung kabel A dan B berbeda.
Berikut urutan warna kabel cross :
| Ujung A : | Ujung B : |
|---|---|
| Putih Hijau | Putih Orange |
| Hijau | Orange |
| Putih Orange | Putih Hijau |
| Biru | Biru |
| Putih Biru | Putih Biru |
| Orange | Hijau |
| Putih Coklat | Putih Coklat |
| Coklat | Coklat |
